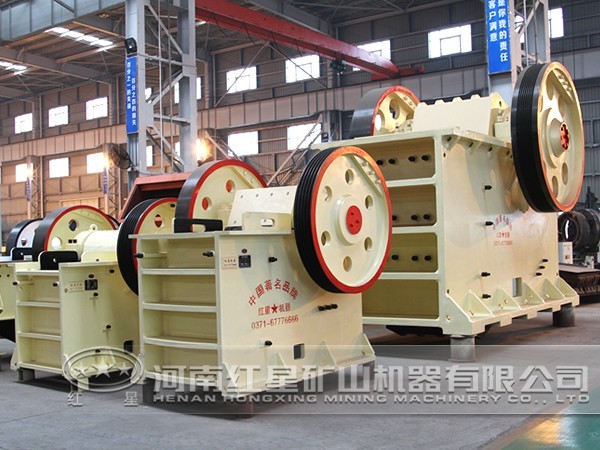

颚式破碎机的结构比较简单，主要有机架、固定颚板（即定颚）、活动颚板（即动颚）、调节装置、保险装置和润滑系统等部分组成。其中，动颚在颚式破碎机中占有比较重要的作用，下面红星机器就颚式破碎机动颚的结构设计进行解说。
颚式破碎机尽管有多种结构形式，但其工作原理基本相同，即通过周期性运动来破碎物料。电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。
动鄂是在支撑齿板并直接参与破碎物料的部件，是颚式破碎机的重要部件之一，承受有连杆经推力板传递过来的动力和物料破碎时的强大挤压力，其结构应坚固耐用。
颚式破碎机的动鄂结构的形状和尺寸，主要取决于两个因素，一是动鄂所受的作用力，二是动鄂的制造工艺和外观。前者是保证动鄂刚度和强度的最根本的依据，在满足此要求的基础上动颚的质量越小越好，尤其是其回转中心离重心越近越好，同时还要考虑工艺性及外观等。
根据对动鄂的结构分析可知，在满足危险强度和刚度后，应尽量使动颚各截面应力值小，这样不仅能延长动颚使用寿命，还能减轻动颚重量；又考虑到它的结构具有一定的复杂性。综合考虑，动鄂采用ZG270-500材料铸成。
动颚的头部主要是借助装轴承部位传递动力，为了减轻质量可适当将两轴承之间壁厚减薄。动颚结构形式按其横截面积形状分三种：E形截面，反E形截面和箱型截面。同样的截面尺寸第二种比第一种形式强度增加。具体设计时，需综合考虑各种因素，选择最合适的截面形状。
动颚是一种结构比较复杂的零件，它的每一个细微的设计都有可能影响到颚式破碎机的整体性能。红星机器认为，在颚式破碎机零部件结构设计时，设计师们应仔细研究每一个细节，不断提高设备的性能。不断努力，下一个影响矿山行业细节的设计工程师也许就是你！
