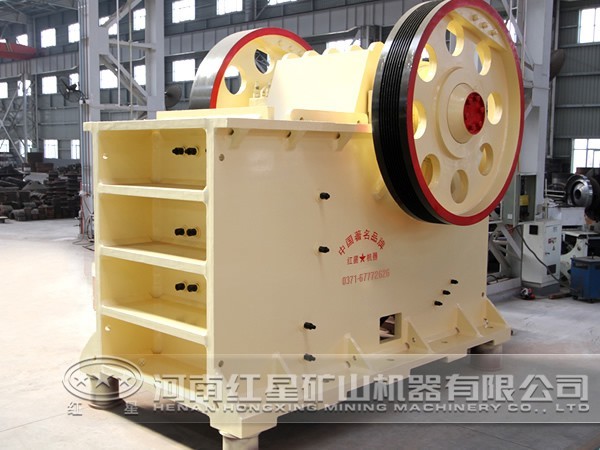

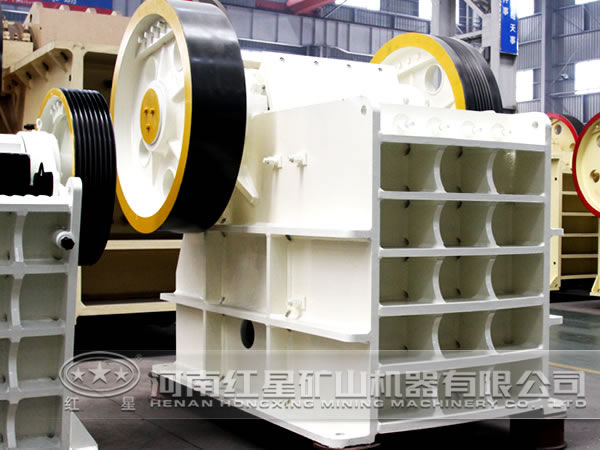

鄂式破碎机简称鄂破具有破碎比大、粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料
1、 该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
2、 该系列破碎机最适宜于破碎抗压强度不高于320MPa(兆帕)的各种软硬矿石,被破碎物料的最大块度不得大于技术参数表所规定
颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。
1、固定体:颚式破碎机固定体的主要部件是机架,机架的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重。鄂式破碎机磨损,在破碎腔左右侧上装有护板,可随意更换。
2、 转动体:由动颚、偏心轴、轴承、皮带轮等几部分组成,是颚式破碎机传动和承受力的主要部分。
a、 动颚由动颚支架和活动颚板等部件组成,颚破的动颚支架采用35#铸钢,并经过调质处理。
b、 颚破机的偏心轴由45#钢车制,并经过调质处理。
c、 轴承采用双列向心球面滚子轴承,具有微调、承受力大、耐用的特点。
d、 颚板分活动和固定两种,为提高破碎效果,表面采用优化齿型,材质采用ZGMn13具有硬度高、耐磨,使用效果良好的特点。
1.破碎腔深而且无死区,提高了进料能力与产量;
2.其破碎比大,产品粒度均匀;
3.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
4.润滑系统安全可靠,部件更换方便,保养工作量小;
5.结构简单,工作可靠,运营费用低。
6.设备节能:单机节能15%~30%,系统节能一倍以上;
7.排料口调整范围大,可满足不同用户的要求;
鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料。在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用。开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎。反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动。动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离。经若干个周期后,被破碎的物料便从排料口排出机外。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。
鄂破偏心轴旋转时,带动连杆作上下往复运动,从而使两块推力板亦随之作往复运动。通过推力板的作用,推动悬挂在悬挂轴上的动鄂作往复运动。动鄂直接悬挂在 偏心轴上,受到偏向轴的直接驱动。当鄂破机偏心轴转动时,动鄂一方面对定鄂作往复摆动,同时还顺着定鄂有很大程度的上下运动。动鄂上每一点的运动轨迹 并不一样,运动轨迹接近于圆弧,愈靠近下方椭圆愈偏长。该鄂破机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上 升时肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,与此同时物料被挤压、搓、碾等多重破碎;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹 簧的作用下离开定鄂板,此时已破碎物料从鄂破破碎腔下口排出,随着电动机连续转动破碎机动鄂作周期性的压碎和排料,实现鄂破批量生产。
型号 | 给料口尺寸 (mm) |
最大进 料粒度 (mm) |
排料口调 整范围 (mm) |
处理能力 (t/h) |
偏心轴转速 (r/min) |
电动机功率 (kw) |
外形尺寸 (长×宽×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 4P 5.5 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 4P 11 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-21 | 300 | 6P 15 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-64 | 275 | 6P 30 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 6P 55 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 6P 55 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 6P 55 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 8P 110 | 2660×2430×2800 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-380 | 200 | 8P 110 | 3380×2870×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 6P 160-220 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 8P 280-355 | 5160×3660×4248 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 6P 22 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2720×1950×1600 |
