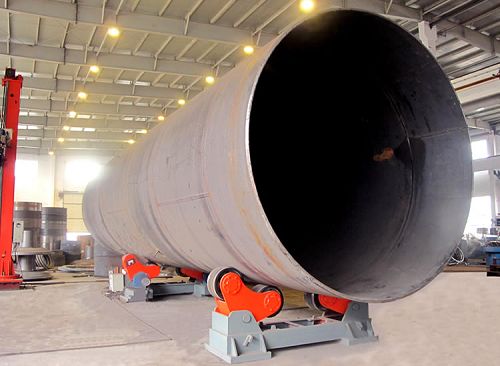

活性石灰窑(旋窑)它具有热耗低,石灰活性度高,燃料适应性强,结构简单,造价低廉等优点。适用于钢铁行业利用高炉煤气和焦炉煤气以及化工、电石行业利用电石炉尾气或与煤粉混烧等技术,以达到提高石灰质量和节能的目的,煅烧出高质量的活性石灰。
(1)活性石灰窑的结构
活性石灰窑主要由窑体、上料装置、布料装置、卸灰装置、自动化仪表控制及除尘装置等组成。
(2)活性石灰窑类型
按燃料分有混烧窑,即烧固体燃料,焦炭、焦粉、煤等;气烧窑,包括烧高炉煤气,焦炉煤气,电石尾气,发生炉煤气,天然气等;按窑形分,有竖窑、回转窑、套筒窑、西德维马斯特窑、麦尔兹窑(瑞士)、弗卡斯窑(意大利)等。同时又有正压操作窑和负压操作窑之分。不同形式的石灰窑,它的结构形式和煅烧形式有所区别,工艺流程基本相同。
本磨机为边缘传动,由电动机通过减速机及大小齿轮副带动磨机传动。磨机采用带有烘干仓的风扫式结构,使磨机对原煤的水分有较大的适应性,粉磨仓内依次采用阶梯衬板、双阶梯衬板、波纹衬板等组合式排列布置,提高了磨机的粉磨能力。进料装置采用斜进风的百叶窗式结构,增强了磨机的热交换能力,可以有效地防止煤磨进口的堵料现象。
以用无烟煤在立窑中煅烧石灰石为例来讨论石灰石煅烧过程中的化学反应。石灰石煅烧时,主要是碳酸钙的分解反应和碳的燃烧反应,其次是碳酸镁的分解反应和氧化钙的结瘤反应。
设计能力(t/d) | 150 | 200 | 250 | 300 | 350 | 400 | |
产品 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 煅烧活性石灰煅烧白云石 | |
预热器 | 圆形竖式预热器或多边形竖式预热器 | 圆形竖式预热器或多边形竖式预热器 | 圆形竖式预热器或多边形竖式预热器 | 圆形竖式预热器或多边形竖式预热器 | 圆形竖式预热器或多边形竖式预热器 | 圆形竖式预热器或多边形竖式预热器 | |
回转窑 | 规格(m) | Φ2.5×40 | Φ2.8×42 | Φ3×46 | Φ3.2×50 | Φ3.5×54 | Φ3.6×56 |
有效容积(m³) | 142 | 190 | 235 | 292 | 390 | 430 | |
燃烧温度(℃) | 1350/1250 | 1350/1250 | 1350/1250 | 1350/1250 | 1350 | 1350 | |
冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | |
燃料 | 煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
|
热耗(KJ/KgC3O) | 5300/5000 | 5300/5000 | 5300/5000 | 5300/5000 | 5225 | 5225 |
设计能力(t/d) | 500 | 600 | 750 | 800 | 1000 | |
产品 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | 活性石灰煅烧白云石 | |
预热器 | 圆形竖式预热器或多边形竖式预热器 | 圆形竖式预热器或多边形竖式预热器 | 多边形竖式预热器 | 多边形竖式预热器 | 多边形竖式预热器 | |
回转窑 | 规格(m) | Φ3.8×58 | Φ4×60/Φ4.2×50 | Φ4.3×58 | Φ4.3×64 | Φ4.8×68 |
有效容积(m³) | 505 | 575/548 | 670 | 738 | 1005 | |
燃烧温度(℃) | 1350 | 1350 | 1350 | 1350 | 1350 | |
冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | 方形竖式冷却器 | |
燃料 | 煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
煤气 煤粉 |
|
热耗(KJ/KgC3O) | 5100 | 5100 | 4810 | 4810 | 4810 |
红星机器自成立以来一直走的是技术创新与市场需求相结合的创新道路,目前已经组建完成了破碎筛分技术、人工机制砂技术、建筑垃圾处理技术、移动破碎筛分技术等四个大型的研发中心。在当下破碎机、制砂机、移动破碎站和建筑垃圾处理设备等产品发展方兴未艾的前景下,红星机器由于起步早、行动快、重科学、重落实,已经走在了同行业的技术前沿。今后,公司仍将坚持技术创新不动摇,保持公司原有产品技术优势的基础上,继续向着高附加值技术转型,不断降低设备能耗、提高生产效率,尤其在破碎机领域附加值更高的移动破碎筛分技术领域,红星机器公司已经大踏步地走在了国际顶尖技术水平前列。
活性石灰窑详细咨询:+86-371-67772626。
活性石灰窑厂家地址:中国-河南-郑州-高新技术产业开发区-檀香路-8号。
