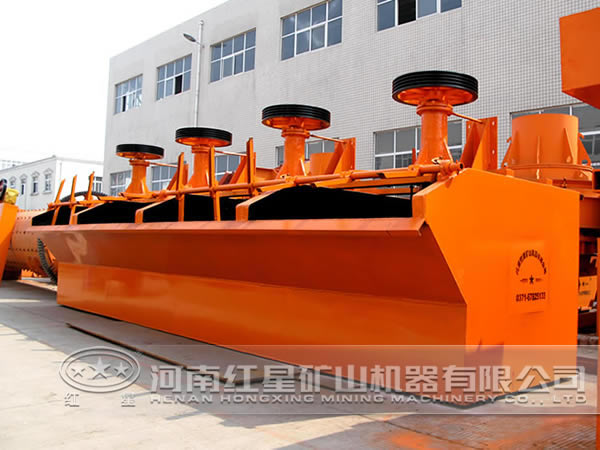

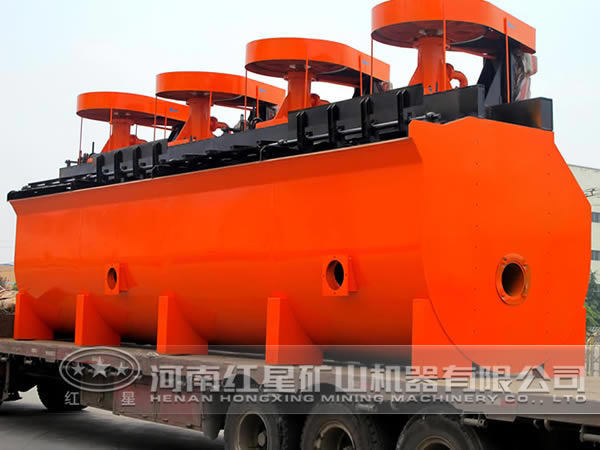

flotator,flotation machine 浮选机浮游选矿机的简称。
指完成浮选过程的机械设备。在浮选机中,经加入药剂处理后的矿浆,通过搅拌充气,使其中某些矿粒选择性地固着于气泡之上;浮至矿浆表面被刮出形成泡沫产品,其余部分则保留在矿浆中,以达到分离矿物的目的。浮选机的结构形式很多,目前最常用的是机械搅拌式浮选机。
浮选机的结构装置:本机主要由承浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成。
1、承浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
2、搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。
3、充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。
4、排除矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。
浮选机主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。
煤泥和药剂充分混合后给入浮选机的第一室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。
在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。
分选转环慢速旋转,当分选室进入浮场区时,此时入选物料经矿浆分配器分别给到6个分选点,弱磁性矿粒被吸在齿板上并随分选环转动。非磁性矿粒在重力与矿浆流的作用下经过齿板的缝隙,排入分选环下部的尾矿槽中。分选室转至中矿清洗位置时,少量清洗水给入,将夹杂的脉石,连生体及矿泥洗入尾矿槽中(该机未设置中矿槽),以达到提高精矿质量的目的。当分选室转到磁场很弱的位置时(精矿冲洗区),喷入压力水,将吸在齿板上的弱磁性矿粒冲入精矿槽中。随后分选室转到另一个极性相反的磁场区,分选环每转一周,其中每个分选室如此反复6次。
槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆,通过埋没在矿浆中的中矿箱进入第二室的槽底下,完成第一室的全部过程后,进入第三室,浮选机如此周而复始,矿浆通过最后一室后进入尾矿箱排出最终尾矿。
1.采用无人操作的全自动控制系统,简化了设备的操作。
2.矿化系统、分配系统、浮选槽采用特殊的耐磨材料,既耐磨又轻巧牢靠,延长了设备的使用寿命。
3.矿化器采用特殊结构,空气被剪切得更加细碎,与矿浆、药剂的混合也更加均匀合理。
4. 矿化系统不容易堵塞, 从而在满足精煤灰分要求的前提下最大限度地提高精煤抽出率。
5.工艺流程多样化,可根据不同的煤质选择粗选流程或精选流程,使得操作更加灵活。
6.改变了传统的在浮选过程中矿化与分选混合工作的工艺状况,实施分段作业,让矿化过程在矿化器紊流态中进行,让分选过程在稳定流、少干扰的分散系中进行,从而保证了最佳的浮选环境。
1.分选精度高,精煤灰分低,产率高,尤其是对难选煤更显其优势,精煤灰分可比常规机械搅拌式浮选机降低1~2%。
2.处理量大,单位体积处理量为常规浮选机的2~3倍。
3.运行成本低,与常规机械搅拌式浮选机比较能节电1/3~1/2。
4.浮选机槽体内无运转部件,易于维护检修。
5.对煤质的适应性强
6.占地面积小,节省基建投资。相同处理量时占地面积只有机械搅拌式的40~60%。
7.操作简单,自动化程度高。
8.重量轻。
类别 | 规格型号 | 有效容积(m³) | 处理能力(m³/min) | 主轴 刮板 | 槽体尺寸(长×宽×高)(m) | 单槽重量(t) | |||
功率(kw) | 转速(r/min) | 转速(r/min) | 功率(kw) | ||||||
XJK型浮选机 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
SF型浮选机 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
JJF型浮选机 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 |
